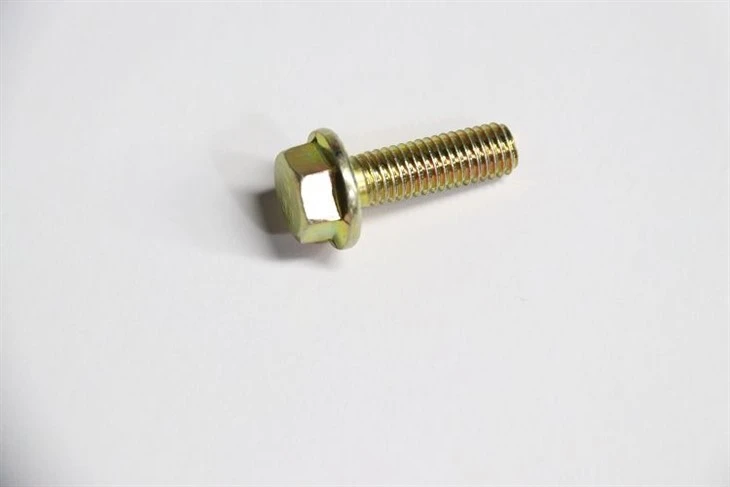

FLANGE BOLT DIN 6921 CL 8.8 عبارة عن أداة تثبيت عالية الجودة تستخدم في العديد من التطبيقات الصناعية. يشير تصنيف CL 8.8 إلى أن المسمار يتمتع بقوة شد لا تقل عن 800 نيوتن/مم² وقوة إنتاج لا تقل عن 640 نيوتن/مم²، مما يجعله متينًا وموثوقًا للغاية. يقوم تصميم الحافة بتوزيع الضغط بالتساوي على منطقة أوسع، مما يؤدي إلى اتصال أكثر أمانًا واستقرارًا. هذه البراغي مصنوعة من الفولاذ الكربوني المتوسط وتمت معالجتها بالحرارة لتحقيق خصائص القوة المطلوبة. بفضل قوتها العالية ومقاومتها الممتازة للتآكل، تعد FLANGE BOLT DIN 6921 CL 8.8 خيارًا ممتازًا للتطبيقات التي تتطلب اتصالاً آمنًا وطويل الأمد.

product-800-693

أسطورة:

d2- القطر الداخلي للخاتم

b- طول الخيط (على الأقل)

l- طول الترباس

d- القطر الاسمي للخيط

k- ارتفاع الرأس

s- حجم الرأس السداسي الجاهز

ما يصنع:

فُولاَذ: 8.8, 10.9

غير القابل للصدأ:الصلب الكربوني

بلاستيك: -

غير الحديدية: -

خيط: 6g

شفة بولت دين 6921 كل 8.8:الأبعاد بالملم

تريد الحجم د		M5	M6	M8	M10	M12	(M14)	M16	M20
		-	-	M8 x 1	M10 x 1,25	M12 x 1,5	(M14x1,5)	M16 x 1,5	M20 x 1,5
		-	-	-	(M10 x 1)	(M10 x 1,25)	-	-	-
P		0,8	1	1,25	1,5	1,75	2	2	2,5
C	دقيقة.	1	1,1	1,2	1,5	1,8	2,1	2,4	3
دا	دقيقة.	5	6	8	10	12	14	16	20
دا	الأعلى.	5,75	6,75	8,75	10,8	13	15,1	17,3	21,6
العاصمة	الأعلى.	11,8	14,2	17,9	21,8	26	29,9	34,5	42,8
جاف	دقيقة.	9,8	12,2	15,8	19,6	23,8	27,6	31,9	39,9
e	دقيقة.	8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
h	الأعلى.	6,2	7,3	9,4	11,4	13,8	15,9	18,3	22,4
m	دقيقة.	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m´	دقيقة.	2,2	3,1	4,5	5,5	6,7	7,8	9	11,1
s	الحجم الاسمي=كحد أقصى.	8	10	13	15	18	21	24	30
s	دقيقة.	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r	الأعلى.	0,3	0,36	0,48	0,6	0,72	0,88	0,96	1,2

علامة التبويب 2.

الموضوع د			M5		M6		M8		M10		M12		M14		M16		M 20
			-		-		M8 x 1		M10 x 1,25		M12 x 1,5		M14 x 1,5		M16 x 1,5		M20 x 1,5
			-		-		-		(M10 x 1)		(M12 x 1,25)		-		-		-
l			طول عرقوب
البعد الاسمي	دقيقة.	الأعلى.	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس	ليرة سورية دقيقة.	ال جي ماكس
10	9,71	10,29	-	2,4
12	11,65	12,35	-	2,4	-	3
16	15,65	16,35	-	2,4	-	3	-	4
20	19,58	20,42	-	4	-	3	-	4	-	4,5
25	24,58	25,42	5	9	2	7	-	4	-	4,5	-	5,3
30	29,58	30,42	10	14	7	12	-	8	-	4,5	-	5,3	-	6
35	34,5	35,5	15	19	12	17	6,75	13	-	9	-	5,3	-	6	-	6
40	39,5	40,5	20	24	17	22	11,75	18	6,5	14	-	10	-	6	-	6	-	7,5
45	44,5	45,5	25	29	22	27	16,75	23	11,5	19	6,25	15	-	11	-	6	-	7,5
50	49,5	50,5	30	34	27	32	21,75	28	16,5	24	11,25	20	6	16	-	12	-	7,5
55	54,4	55,6			32	37	26,75	33	21,5	29	16,25	25	11	21	7	17	-	9
60	59,4	60,6			37	42	31,75	38	26,5	34	21,25	30	16	26	12	22	-	14
65	64,4	65,5					36,75	43	31,5	39	26,25	35	21	31	17	27	6,5	19
70	69,4	70,6					41,75	48	36,5	44	31,25	40	26	36	22	32	11,5	24
80	79,4	80,6					51,75	58	46,5	54	41,25	50	36	46	32	42	21,5	34
90	89,3	90,7							56,5	64	51,25	60	46	56	42	52	31,5	44
100	99,3	100,7							66,5	74	61,25	70	56	66	52	62	41,5	54
110	109,3	110,7									71,25	80	66	76	62	72	51,5	54
120	119,3	120,7									81,25	90	76	86	72	82	61,5	74
130	129,2	130,8											80	90	76	86	65,5	78
140	139,2	140,8											90	100	86	96	75,5	88
150	149,2	150,8													96	106	85,5	98
160	159,2	160,8													106	116	95,5	108
180	179,2	180,8															115,5	128
200	199	201
